布袋除塵器由哪些部分組成的，①結構框架及箱體：結構框架用于支撐除塵器本體、灰斗及卸灰設備等；箱體包括上箱體、中箱體及灰斗等。

②濾袋、籠骨和花板：濾袋和籠骨組成了除塵器的濾灰系統；花板用于支撐濾袋組件和分隔過濾室（含塵段）及凈氣室，并作為除塵器濾袋組件的檢修平臺；濾袋組件從花板裝入。

③進氣系統：包括進風導流總管、導流板等。

④排氣系統：包括由排氣管道等組成的除塵器凈化氣體排放系統。

⑤卸灰系統：裝置于除塵器灰斗上的清堵空氣炮、手動插板閥等組成了除塵器的卸灰系統，輸灰設備。

⑥平臺、欄桿、爬梯及手（氣）動閥門的檢修平臺。

⑦除塵器頂部防雨棚：用于保護電磁脈沖閥等除塵器頂部裝置。

⑧除塵器照明系統。

2）保護系統

包括旁路系統、濾袋撿漏裝置。

3）壓縮空氣系統

包括儲氣罐、壓縮空氣管道、減壓閥、壓力表、氣源處理三聯件等。

4）布袋除塵器控制系統

包括儀器儀表控制器為主體的除塵器主控柜、現場操作柜、檢修電源箱、照明電源箱等。

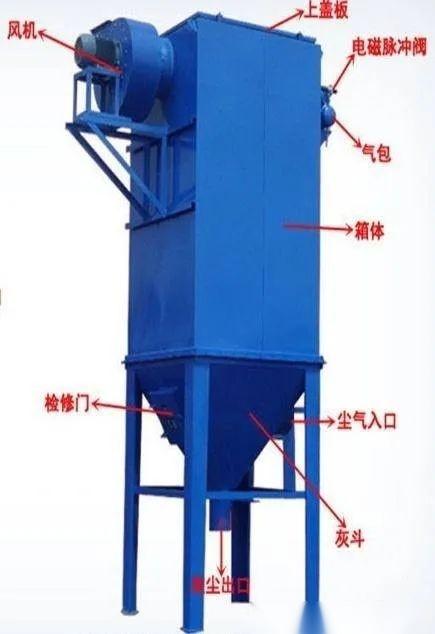

小型脈沖式布袋除塵器的結構組成部分：由4部分組成，殼體、濾袋總成、噴吹清灰裝置、排灰裝置。

1.殼體：由上箱體、中箱體、灰斗、進出風口組成。

2.濾袋總成：由濾袋、濾袋框架等組成。

3.噴吹清灰裝置由氣包、噴吹管、脈沖閥、電磁控制閥、電控儀等組成。

4.排灰裝置由電機、減速器、螺旋輸送機、星形卸料閥組成。

小型脈沖式布袋除塵器的特點：

1.除塵器嚴密不漏風。因為殼體全部是采用焊接結構。檢修門用泡沫膠條密封，保證除塵器嚴密不漏風。

2.濾袋壽命長、維修工作量小、運行安全可靠實用。因為濾袋和骨架等都是由先進的生產工藝制作而成。

3.清灰效果好、清灰徹底，凈化效率高。因為小型脈沖布袋除塵器采用的是脈沖噴吹的清灰方式。同時可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。電磁脈沖閥I型采用直角脈沖閥，Ⅱ型采用直通脈沖閥，減少了脈沖閥自身的阻力，是一種較為理想的脈沖噴吹方式。

4.處理風量大。因為該設備進、出口風道布置緊湊，氣流阻力小。

5.可適用于多種行業。該結構的設備可以適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。

布袋除塵器安裝的目的是使制造車間廢氣能夠達標排放，因此很多客戶在咨詢除塵設備產品詳情時會問到這一問題，比如您這個除塵設備廢氣排放可以達標嗎？對于這個問題答案是肯定的。但是在遇到不同的工況，不同的地區，其排放要求會有所不同的。其實影響排放達標的因素是很多的。也就是說要想除塵設備達標排放，客戶必須和生產廠家進行詳細及細致的溝通，那么布袋除塵器怎么操作及控制要點有哪些呢？

環保部門的監測標準是以廢氣排放濃度作為標準的，比如國家規定排放標準為20mg時，但是我們地方上的標準是10mg的話能達到嗎？此時就要看粉塵具體的顆粒大小，若都是大于3微米以上的粉塵，那么在達到10mg時是完全沒問題的，若粉塵都是極細微粒甚至到了0.3微米，那么要達到10mg的排放要求就是非常困難了。若有的布袋除塵器廠家在環保局測定脈沖布袋除塵器排放超標準，那么廢氣排放超標的原因可能是布袋除塵器的過濾速度太快、清灰周期過短、噴吹壓縮空氣的壓力過高或者粉塵的負載性降低等等原因。

布袋除塵器達到國家排放標準的控制要點：

1、布袋除塵器的除塵布袋必須要結合設計尺寸去制作，不要出現偏差，否則會造成除塵布袋脫袋或者在縫隙之間有粉塵通過，而影響除塵設備的排放達標。

2、在制作使用的除塵布袋時要對除塵器布袋做覆膜處理。

3、布袋除塵設備的花板在焊接的時候一定要光滑、平整、不能有漏焊或者縫隙，而且更不能有漏氣。

4、廠家在設計布袋除塵器的時候，一定要合理計算控制住除塵器的風速，在過濾風速在不超過1米的情況下就能夠滿足15毫克的粉塵排放規定的要求。

PPC氣箱脈沖布袋除塵器的組成部分詳述，

1、?殼體：殼體包括上花板、濾袋室、人孔門和進出風口等，全部由鋼板焊接而成，結構要求嚴密，濾袋室用隔板分成若干室，以防各室清灰時氣流互相干擾。除PPC32型的進風口直接開在灰斗上外，其他型號的進出風口設在袋室一側的兩端，中間用一斜板隔開，花析上部為凈氣室，凈氣室頂蓋上裝有人孔門。檢修時提升閥關閉，切斷氣流，在不停機的情況下，從人孔門進入凈氣室就可更換濾袋和檢修閥門等。

2、?灰斗：灰斗用鋼板焊接成棱錐狀，要求結構嚴密，斗壁上部裝有檢修人孔門，下部裝有排灰裝置。

3、?排灰裝置：根據收塵器的規格大小和捕集粉塵量不同，可分別配置不同的排灰裝置。一般PPC32型收塵器配置剛性葉輪給料機，其余三個型號的排灰裝置配置螺旋輸送機或空氣輸送斜槽。

4、?提升閥：當某室輪到清灰時，提升閥關閉，切斷氣流，提升閥的開和閉，由直接與閥桿相連的氣缸進行控制，氣缸的進氣和排氣由三位五通電磁閥控制，而電磁閥動作由清灰時間程序控制器進行控制。

5、?脈沖閥：脈沖閥用于各收塵室噴吹清灰。PPC32型收塵器脈沖閥的規格為1?”，每一室裝一個，其他各型號收塵器的脈沖閥的規格為2?”，PPC64型和PPC96型收塵器每一室裝一個，PPC128型每室裝2個，脈沖閥的動作由清灰時間程序控制器通過脈沖閥上的電磁閥進行控制，脈沖閥打開時，一股壓縮空氣流噴入被清灰室的濾袋內，使捕集在濾袋外壁上的粉塵脫落。脈沖閥由閥體、中閥體、閥蓋、主膜片和控制膜片等組成。

6、?壓縮空氣儲氣罐為保證提升閥和脈沖閥所需的空氣壓力，要設置儲氣罐，儲氣罐的壓力要保持5×105-7×105Pa。儲氣罐應裝有壓力表，壓力安全閥和排泄閥等，其結構應符合國家壓力容器的標準，耐壓強度不得小于9×105Pa。

鍋爐除黑煙布袋除塵器部件組成

1、進、出風管：

進、出風管及安裝在灰斗中的進風分配系統、進風口手動調節閥將煙氣導入、導出除塵器的每個過濾室，煙氣通道及進風管的設計主要考慮對以下基本要點的優化：

● 將箱體、過濾室和系統的阻力至最小

● 平衡各室間和同一室內各濾袋間的氣流和粉塵分配

● 盡可能減少進風管內的灰塵塵降現象

進出風管、導流板、灰斗進風分配系統、進風口手動調節閥的設計特性保證了以上設計目標。因此，以上設備不能改動或去除。

2、上箱體、中箱體：

上箱體、中箱體由花板分隔，上箱體是凈氣室；中箱體中安裝濾袋組件、箱體包括了噴吹系統、提升閥、旁路控制閥、脈沖電磁閥、花板、濾袋組件、濾袋固定框。

● 噴吹系統：這個系統包括儀表、氣源、空氣管路、分氣包、電磁脈沖閥、噴吹管等。每排濾袋上有一根噴吹管，通風電磁脈沖閥與分氣包相連.

噴入濾袋的壓縮空氣量由分氣包內的氣壓和脈沖電磁閥的開啟時間決定.系統的調壓閥指示和控制清灰氣壓,提供到分氣包的氣壓應該在0.35-0.49MPa間(分氣包上的安全閥要保證有效),壓力設置的越低,對濾袋的磨損越小,在保證清灰效果的前提下,應盡量將氣壓調至最小.噴吹持續的時間極短,以雙膜片閥來達到快速的反應時間:分氣包內的壓縮空氣壓迫觸發膜片和主膜片是電磁脈沖閥保持關閉狀態,在電磁閥的激勵下,在觸發膜片上產生壓差,膜片抬起,主膜片一側空氣泄出,主膜片在壓差作用下抬起,分氣包內壓縮空氣進入噴吹管,在噴吹管的引導下沖入濾袋.在濾袋中快速下沖的壓縮氣流,形成了濾袋相對袋籠的突然徑向變形使濾袋外表面積聚的灰塵脫落.電磁脈沖閥在不激勵狀態時,空氣泄出處關閉.氣壓將膜片復位,電磁脈沖閥關閉。

● 提升閥:

本型除塵器設計為負壓工作,在此條件下,要隔離一個過濾室(使一個過濾室離線),只要把離系統引風機最近的閥關閉,此閥即為提升閥，離線清灰時,該閥是唯一關閉的閥。

提升閥的起閉動力由一個雙作用氣缸提供,受單電控電磁閥控制，提升閥的位置由行程限位開關控制和顯示。

除塵器工作狀況下單室離線維護時,人員進入過濾室之前必須將提升閥關閉,并將電磁閥及球閥關閉,同時將進風口手動調節關閉。

3、灰斗：

由灰斗體、檢查門、手動插板閥、卸灰閥、空氣

炮、灰斗加熱器、輔孔組成。灰斗中設計了導流板和隔板，最大限度地減少紊流和防止二次揚塵，安裝在灰斗中的進風分配系統有效地促進了濾袋底部含煙氣的均勻分布。

灰斗檢查門用于對灰斗內部和濾袋底部的檢查。除塵器工作時，檢查門不得泄露。檢查門打開時，必須要有防護措施（警告：高溫灰塵可能導致嚴重的燙傷和致命的傷害）。開啟灰斗檢查門正前方，當有高溫灰塵沖出時，人員應有安全逃逸通道。

出風法蘭：與手動插板閥、卸灰閥連接。

空氣炮：用于清堵積灰,是凝聚聚集結起來的灰塵疏松,便于卸灰的暢通。

灰斗加熱器:可防止灰塵中的水分達到露點,起到減少腐蝕和利于卸灰的作用.灰斗加熱器設置在約灰斗下部的三分之一處,減少重要部位的熱量損失。

輔孔：用于觀測灰斗積灰采集光線,亦可用于粉塵嚴重結塊捅灰用。

灰斗不得用于儲存灰塵，過量的灰塵將有可能被重新吸附到濾袋上，造成過大的壓力降及濾袋的過早損壞。隨時注意灰斗料位指示，防止過量積灰。

4、支腿：用于支撐除塵器本體、灰斗。

脈沖布袋除塵器各組成部分介紹

DMC-480型脈沖布袋除塵器設計參數

MC-504型脈沖布袋除塵器參數

脈沖式布袋除塵器設計制作與安裝
